Pemilihan Injap Bebola untuk Sistem Kontena dan Tergelincir-
Sistem rawatan air bekas mempunyai ruang yang kurang untuk kesilapan pemasangan. Setiap injap bersaing untuk mendapatkan ruang dengan membran, penapis, pam, tangki dos, penyokong paip, kabinet kawalan, dulang kabel dan akses penyelenggaraan.
Pelan injap bola yang betul tidak seharusnya bermula dengan senarai produk. Mulakan dengan reka letak peralatan, urutan pengendalian, laluan penyelenggaraan, tahap automasi dan strategi-alat ganti. Injap padat boleh menjimatkan ruang. Injap kesatuan sejati boleh menjimatkan masa semasa pembaikan medan. Injap bermotor pintar boleh mengurangkan lawatan tapak apabila pemantauan jarak jauh adalah sebahagian daripada projek.
Untuk peralatan rawatan air OEM, sistem membran, unit rawatan mudah alih dan projek tergelincir berpakej, mulakan dengan SANKINGInjap Bolajulat, kemudian tetapkan setiap injap mengikut lokasi dan tugas sebenar di dalam sistem.
Mulakan Dengan Susun Atur Bekas
Dalam unit bekas, pemilihan injap hendaklah mengikut susun atur peralatan. Gelincir yang sama mungkin memerlukan injap padat untuk cawangan dalaman tetap, injap kesatuan sejati berhampiran pam dan penapis, injap elektrik untuk kawalan hidup/mati jauh dan injap pintar di mana PLC memerlukan lebih daripada isyarat mudah.
Pendekatan yang salah ialah menggunakan satu jenis injap di mana-mana kerana ia mudah untuk dibeli. Pendekatan yang lebih baik adalah untuk memisahkan injap mengikut permintaan penyelenggaraan, pelepasan pemasangan, fungsi kawalan, dan risiko penggantian.
| Lokasi Sistem | Arah Injap | Mengapa Ia Sesuai |
|---|---|---|
| Cawangan air dalaman tetap | Injap bola padat | Menjimatkan ruang di mana garisan mudah, boleh diakses dan tidak mungkin memerlukan pengalihan keluar yang kerap. |
| Pam masuk atau keluar | Injap bola kesatuan sejati atau injap bola kesatuan sejati yang digerakkan | Menyokong penyelenggaraan pam dan penggantian injap tanpa memotong bahagian paip. |
| Talian cuci belakang automatik | Injap bola tergerak elektrik atau pneumatik | Urutan cucian belakang memerlukan kawalan buka/tutup berulang dan status injap jelas. |
| Tergelincir dos kimia | Injap bola bermotor elektrik atau pintar selepas semakan bahan | Alat kawalan jauh, logik saling kunci, maklum balas isyarat dan{0}}kawalan penyepaduan panel mungkin diperlukan. |
| Titik pemantauan jauh | Injap bola bermotor pintar | Berguna apabila komunikasi PLC, kawalan kedudukan atau logik aliran yang dipantau adalah sebahagian daripada reka bentuk peralatan. |
| Pam nyahcas anti-titik aliran balik | Periksa injap dengan injap bola pengasingan | Injap sehala mengawal aliran songsang manakala injap bola menyokong pengasingan dan penyelenggaraan. |
Ruang Pemasangan Ketat Menukar Pemilihan Injap
Sistem kontena selalunya kelihatan luas semasa reka bentuk tetapi menjadi sesak selepas rak membran, bingkai pam, tangki dos, kabinet elektrik, dulang kabel, instrumen, penyokong paip dan penebat dipasang. Injap yang sesuai dengan CAD mungkin masih sukar untuk dikendalikan atau diservis dalam unit siap.
Sebelum memilih injap, semak sampul operasi penuh. Ini bermakna lebih daripada panjang badan. Ayunan pemegang, ketinggian penggerak, kelegaan pendawaian, ruang penyingkiran nat kesatuan, akses untuk alatan dan penyokong paip berdekatan semuanya perlu dipertimbangkan.
| Semakan Susun Atur | Mengapa Ia Penting |
|---|---|
| Mengendalikan pelepasan | Operator mesti boleh memusingkan injap manual tanpa mengenai kerja paip, instrumen, dinding kabinet atau dulang kabel. |
| Akses kacang kesatuan | Injap kesatuan sejati hanya menjimatkan masa penyelenggaraan apabila nat kesatuan sebenarnya boleh dicapai dan dilonggarkan dengan selamat. |
| Sampul surat penggerak | Penggerak elektrik dan pintar memerlukan ruang untuk pendawaian, akses terminal, pemeriksaan dan penggantian masa hadapan. |
| Laluan penyelenggaraan | Seorang juruteknik sepatutnya boleh menanggalkan badan injap tanpa membongkar pam, kabel, instrumen atau bahagian paip yang tidak berkaitan. |
| Kelegaan sisi pintu dan perkhidmatan- | Pintu bekas, panel servis dan penutup capaian boleh tanggal tidak seharusnya menyekat operasi injap kritikal atau tempat pembaikan. |
Untuk cawangan tetap mudah dengan ruang pemasangan terhad,Injap Bebola Padat PVCadalah arah yang berguna apabila bendalir, suhu, tekanan dan pelan penyelenggaraan sesuai dengan struktur padat.
Ringan Tidak Bermakna Sokongan Paip Boleh Diabaikan
Injap plastik membantu mengurangkan berat gelincir keseluruhan, yang penting apabila peralatan mesti dihantar, diangkat, digerakkan menggunakan forklift atau dipasang pada bingkai struktur terhad. Tetapi komponen ringan masih memerlukan sokongan paip yang betul.
Sokongan yang lemah boleh memindahkan getaran pam, berat paip, beban penggerak, dan mengangkut pergerakan terus ke badan injap dan titik sambungan. Ini menjadi lebih serius apabila penggerak elektrik dipasang tinggi di atas saluran paip atau apabila gelincir akan bergerak melalui jalan raya atau laut.
| Sumber Tekanan Berpotensi | Respons Reka Bentuk |
|---|---|
| Getaran pam | Sokong saluran paip berhampiran dengan pam dan injap. Jangan biarkan injap membawa beban paip. |
| Berat penggerak elektrik | Biarkan sokongan struktur yang mencukupi di sekeliling pemasangan injap dan penggerak, terutamanya pada bahagian paip menegak atau bertingkat. |
| Pergerakan pengangkutan | Periksa sama ada injap, kelengkapan, instrumen dan penggerak dilindungi daripada beban kejutan semasa penghantaran dan pengangkatan. |
| Pergerakan haba | Benarkan pengembangan paip di bahagian air suam atau bahan kimia. Jangan kunci keseluruhan paip yang mengalir ke dalam kedudukan tertekan. |
| Daya penyelenggaraan | Pastikan nat dan pemegang kesatuan boleh dikendalikan tanpa menarik bahagian paip yang tidak disokong keluar daripada penjajaran. |
Kawalan Manual, Elektrik atau Pintar
Peralatan kontena tidak memerlukan setiap injap untuk diautomasikan. Lebih-automasi meningkatkan pendawaian, masa pentauliahan, kerumitan-alat ganti dan kerja penyelesaian masalah. Pendekatan yang lebih baik ialah mengautomasikan injap yang mempengaruhi kawalan jujukan, operasi jauh, kunci keselamatan atau beban kerja operator.
| Jenis Kawalan | Penggunaan Terbaik dalam Sistem Kontena | Perkara yang Perlu Disahkan |
|---|---|---|
| Injap bola manual | Titik longkang, cawangan pensampelan, pengasingan setempat, talian ganti, sambungan curahan sementara dan-titik penyelenggaraan frekuensi rendah. | Mengendalikan akses, pelepasan penyelenggaraan, pelabelan, sokongan paip dan sama ada injap memerlukan reka bentuk kesatuan sejati boleh tanggal. |

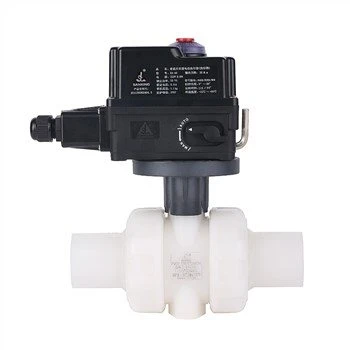

| Injap bola kesatuan sejati yang digerakkan elektrik | Tugas buka/tutup jauh, curahan automatik, penutupan gelincir jauh, pengasingan tangki dan{0}}langkah jujukan terkawal PLC. | Voltan, laluan pendawaian, maklum balas buka/tutup/kesalahan, tahap perlindungan penggerak, akses penyelenggaraan dan ruang penyingkiran kesatuan sebenar. |
| Injap bola bermotor pintar | Sistem yang memerlukan komunikasi PLC, kedudukan injap yang dipantau, sudut bukaan boleh laras, kawalan proses jauh atau logik dos dan aliran yang lebih terperinci. | Keperluan MODBUS atau 4-20mA, voltan, isyarat kawalan, maklum balas kedudukan, kemasukan kabel, pemetaan PLC dan sokongan pentauliahan. |
Untuk kawalan hidup/mati jauh standard dengan-pengalihan keluar mesra perkhidmatan, semakPVC Electrical Actuated True Union Ball Valve.
Untuk sistem yang memerlukan komunikasi PLC, kawalan kedudukan atau laluan automasi yang lebih maju, semak semulaInjap Bebola Bermotor Pintar.
Bina Injap Bersatu BOM
Sistem rawatan air bekas lebih mudah dibina dan diselenggara apabila injap BOM diseragamkan. Matlamatnya bukan untuk mengurangkan setiap injap kepada satu model. Matlamatnya adalah untuk mengurangkan variasi yang tidak perlu.
Contohnya, OEM mungkin menyeragamkan satu keluarga injap padat untuk cawangan dalaman yang kecil, satu keluarga kesatuan sejati untuk titik servis, satu platform penggerak elektrik untuk injap hidup/mati jauh dan satu platform pintar untuk kedudukan terkawal PLC-. Ini mengurangkan bahagian yang salah, masa latihan, kekeliruan pendawaian dan keperluan stok kecemasan.
| Item Penyeragaman BOM | Mengapa Ia Membantu Pembina Peralatan OEM |
|---|---|
| Bahan injap biasa mengikut tugas talian | Elakkan mencampurkan PVC, CPVC, PPH atau PVDF tanpa alasan sederhana dan suhu yang jelas. |
| Standard sambungan biasa | Mengurangkan ketidakpadanan padan dan menyokong pemasangan, penggantian dan eksport-penyesuaian pasaran yang lebih pantas. |
| Bahan meterai biasa mengikut kumpulan aplikasi | Membantu pasukan pembelian dan penyelenggaraan mengelak daripada mencampurkan EPDM, Viton atau versi pengedap lain. |
| Voltan penggerak biasa | Memudahkan reka bentuk kabinet kawalan, perancangan penggerak ganti, dan kerja pentauliahan. |
| Maklum balas biasa dan kaedah komunikasi | Mengurangkan variasi pengaturcaraan PLC apabila sistem menggunakan maklum balas terbuka/tutup/kesalahan, MODBUS atau kawalan 4-20mA. |
| Senarai alat ganti biasa- | Memastikan injap gantian,-gelang, penyesuai, penggerak dan injap sehala teratur untuk perkhidmatan lapangan. |
Penomboran Injap Harus Padan dengan P&ID dan BOM
Sistem kontena tidak seharusnya bergantung pada memori apabila pelanggan membuat panggilan dari medan. Setiap injap servis, injap automatik, injap pintasan, titik pensampelan dan injap longkang hendaklah mudah dikenal pasti daripada lukisan peralatan, BOM, rajah panel dan senarai-alat ganti.
Gunakan format teg yang konsisten. Tag hendaklah menyambungkan lokasi injap, fungsi injap, jenis kawalan dan maklumat bahan. Ini membantu pasukan OEM, juruteknik lapangan, pengedar dan pengguna akhir bercakap tentang komponen yang sama.
| Contoh Tag Injap | Fungsi Biasa | Maklumat yang Perlu Disertakan dalam BOM |
|---|---|---|
| BV-101 | Pengasingan salur masuk air mentah | Bahan injap, saiz, standard sambungan, pengedap, jenis manual atau tergerak, dan perkhidmatan talian. |
| BV-202 | Injap cuci belakang penapis | Jenis penggerak, bekalan voltan atau udara, keperluan maklum balas, masa buka dan rujukan jujukan kawalan. |
| BV-305 | Injap pengasingan dos kimia | Sederhana, kepekatan, bahan badan injap, bahan pengedap, pilihan penggerak, dan keperluan keselamatan. |
| CV-401 | Injap sehala pelepasan pam | Semak jenis injap, arah retak, bahan, saiz, sambungan dan rujukan injap pengasingan yang sepadan. |
Titik perkhidmatan OEM:Teg injap pada gelincir, teg P&ID, senarai I/O PLC dan-alat ganti BOM hendaklah menggunakan nombor yang sama. Ini menghalang penyelesaian masalah yang tidak perlu apabila sistem dipasang jauh dari kilang peralatan.
Rancang untuk Penyelenggaraan Lapangan Sebelum Penghantaran
Pembaikan medan lebih sukar selepas sistem mencapai tapak terpencil. Juruteknik terlatih terdekat mungkin berada jauh, dan menggantikan injap ringkas boleh menjadi mahal apabila susun atur peralatan tidak membenarkan akses.
Pembina peralatan harus mengenal pasti injap mana yang penting untuk masa operasi sistem dan merancang alat ganti yang diperlukan sebelum penghantaran. Dalam kebanyakan projek, ini termasuk badan injap terpilih,-gelang, penyesuai penggerak, penggerak elektrik, aksesori had atau maklum balas dan bahagian injap semak jika berkenaan.
| Perkara Perancangan Penyelenggaraan | Mengapa Ia Penting Selepas Penggunaan |
|---|---|
| Jawatan perkhidmatan kesatuan yang sebenar | Membenarkan penyingkiran injap tanpa memotong bahagian paip utama apabila ruang penyelenggaraan telah dikhaskan. |
| O{0}}cincin dan pengedap ganti | Berguna untuk pemeriksaan dan penggantian berjadual apabila dos kimia atau tempoh terbiar yang lama menjejaskan prestasi pengedap. |
| Penggerak ganti atau penyesuai luaran | Mengurangkan masa henti apabila penggerak atau komponen sambungan luaran memerlukan penggantian. |
| Tag injap dan helaian penyelenggaraan | Membantu pasukan lapangan mengenal pasti model penggantian yang tepat tanpa meneka dari rupa. |
| Pengasingan di sekeliling injap sehala dan pam | Memudahkan untuk memeriksa atau menggantikan pam-injap sehala sebelah tanpa mengeringkan keseluruhan sistem. |
Untuk perlindungan anti-balik balik di sekitar pam dan saluran proses, semak SANKINGInjap Periksajulat bersama-sama dengan susun atur injap bola pengasingan.
Senarai Semak RFQ untuk Projek Rawatan Air Kontena
Untuk peralatan yang dibungkus, RFQ harus menerangkan fungsi sistem dan keperluan susun atur, bukan sahaja saiz injap. Ini membantu mengelak daripada menerima injap yang sesuai dengan paip tetapi gagal dalam reka bentuk peralatan.
| Medan RFQ | Apa yang Perlu Diberikan |
|---|---|
| Jenis sistem | Unit rawatan air bekas, sistem dos-terlekap tergelincir, sistem membran, peralatan rawatan mudah alih, sistem penapis/cuci belakang atau stesen air jauh. |
| Lokasi injap dan tugas | Salur masuk/luar pam, pengasingan penapis, garisan cuci belakang, titik dos kimia, longkang, pintasan, titik pensampelan atau lokasi tutup jauh. |
| Sederhana | Air mentah, air terawat, air garam, larutan kimia, cecair pembersih, air sisa, pembasmi kuman atau cecair proses lain. |
| Suhu dan tekanan | Suhu biasa, suhu maksimum, tekanan talian, tekanan nyahcas pam, denyutan tekanan, dan sebarang kebimbangan mengenai pengangkutan atau pendedahan ambien. |
| Struktur injap | Penyatuan sejati yang padat, penyatuan sejati tergerak elektrik, bermotor pintar, injap sehala atau struktur khusus-projek lain. |
| Bahan dan meterai | PVC, CPVC, PPH, PVDF, EPDM, Viton, PTFE atau pengesyoran pembekal berdasarkan keadaan perkhidmatan. |
| Standard sambungan | Soket, berulir, bebibir, kesatuan sejati; ANSI, DIN, JIS, CNS, NPT, BSP, PT, atau standard projek yang diperlukan. |
| Keperluan automasi | Manual, AC220V, DC24V, kawalan hidup/mati, maklum balas buka/tutup/kesalahan, MODBUS, 4-20mA, penyepaduan PLC atau keperluan pemantauan jauh. |
| BOM dan tag injap | Nombor injap, rujukan P&ID, -keperluan alat ganti, keperluan pelabelan OEM dan keperluan dokumentasi eksport. |
| Kuantiti pesanan | Kuantiti prototaip, kuantiti projek, keluaran tergelincir tahunan,-kuantiti alat ganti dan keperluan stok pengedar. |
Logik Pemilihan Akhir
Gunakan injap bola padat di mana ruang dalaman ketat, garisan mudah, dan injap tidak perlu ditanggalkan dengan kerap.
Gunakan struktur injap kesatuan sebenar berhampiran pam, penapis, titik servis kimia dan lokasi lain yang memerlukan penyelenggaraan atau penggantian medan lebih pantas dan bersih.
Gunakan injap kesatuan sejati tergerak elektrik di mana kawalan hidup/mati jauh diperlukan dan sistem memerlukan maklum balas, penyepaduan panel atau operasi automatik yang lebih mudah.
Gunakan injap bola bermotor pintar di mana PLC memerlukan komunikasi, kedudukan injap yang dipantau, kawalan bukaan boleh laras atau logik proses yang lebih maju.
Untuk peralatan rawatan air dalam kontena, pelan injap terbaik ialah pelan injap yang memudahkan pemasangan di kilang, pentauliahan lebih jelas di tapak dan penyelenggaraan lebih cepat selepas sistem digunakan.
Perlukan Injap BOM untuk Sistem Rawatan Air Kontena?
Hantar P&ID, susun atur gelincir, senarai bendalir, suhu, tekanan, saiz paip, standard sambungan, tag injap, keperluan isyarat PLC dan jangkaan kuantiti tahunan. SANKING boleh membantu memadankan pilihan padat, kesatuan sejati, digerakkan elektrik, bermotor pintar dan injap sehala untuk reka bentuk peralatan anda.
